产品名称：

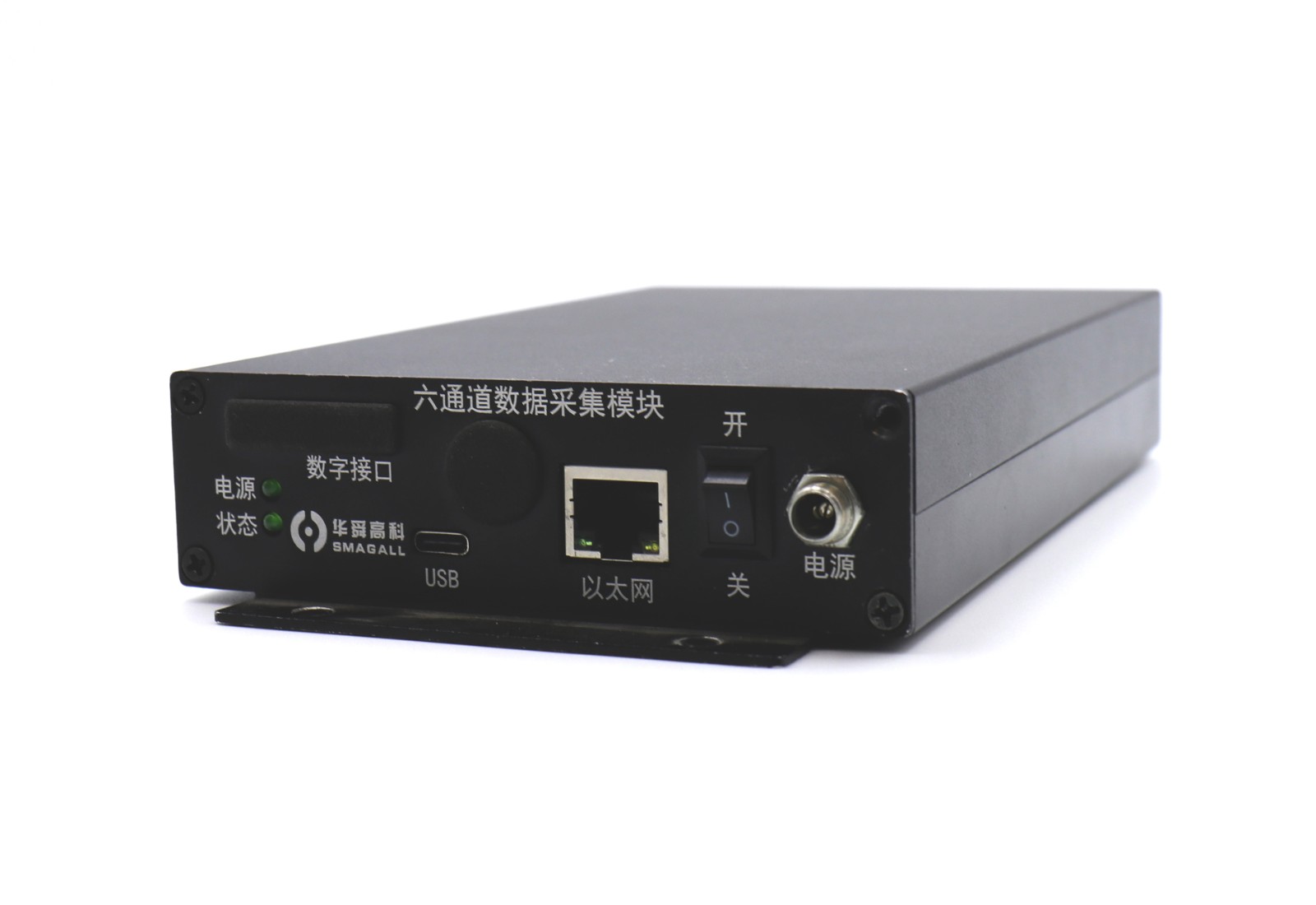

六通道数据采集模块
产品型号：
六通道数据采集模块
产品简介：
数据采集模块系列产品一般与磁传感器配套使用，共同组建弱磁测量系统。该系列产品基于ARM架构，采用24位高精度同步采样AD转换芯片，数据采集模块集成了磁传感器的供电，采用电源隔离和信号隔离技术，可通过多种通信方式实现与外界通信。
产品概述
产品概述
数据采集设备是我公司根据磁传感器模拟信号采集需求开发的基于ARM架构的专用数据采集设备，采用24位高精度同步AD芯片和隔离技术，可以对模拟磁场信号进行高精度采集。
根据设备规模分为：三通道数据采集模块、六通道数据采集模块以及多通道数据采集设备。通过与磁传感器配套使用可组成不同规模的磁场测量系统，如三分量磁通门磁力仪、三分量磁梯度/张量仪、多通道磁场测量系统等。
数据采集设备内置磁传感器供电接口和多种通信接口并具备集成第三方设备的能力，比如采集汇总姿态数据、接收GPS数据等。
产品特点
采集精度高、集成磁传感器的直接供电、多种通信方式可选、操作简单、工作可靠。
应用领域
数据采集模块与磁传感器共同组成微型磁测系统，整个测试系统可用于高精度的弱磁测量，测量范围包括空间磁场测量、交变磁场测量、环境磁场监测、磁场特性鉴别、多维磁场描绘、屏蔽效果检测等。
技术参数
项目 | 指标 | 参数 | |
电气参数 | AD采样 | 24位 | |
采样率 | 200Hz（可定制） | ||
通信方式（任选其一） | 网口 | TCP/IP | |
串口 | TTL/RS232/RS485/RS422 | ||
内记式 | 内部集成SD卡 | ||
USB口 | |||
CAN总线 | |||
供电电压（任选其一） | 5V/12V/24V | ||
功耗 | ≯4W(不含上位机) | ||
机械参数 | 尺寸 | 56mm*106mm*136mm（不含航空插头） | |
重量 | ≤650g | ||
