产品名称: 磁梯度/张量传感器
产品型号: 磁梯度/张量传感器
产品简介: 磁梯度仪传感器包括两个近距离固定在同一稳定支撑梁上的三轴磁传感器,数据采集电路、通信电路等组成部分。

产品概述

产品概述:

磁梯度仪传感器包括两个近距离固定在同一稳定支撑梁上的三轴磁传感器,数据采集电路、通信电路等组成部分。


测量原理:

利用两只相距一定距离的高性能磁传感器,构成三分量水平梯度测量。


工作原理:

采用两只三分量磁通门传感器平行安置在水平基座上,磁通门传感器间距即为梯度传感器的基线距离。经过6通道24位AD转换后,测试数据存储在内部存储模块中,数据可以通过RS485接口或CAN总线方式同步上传。磁张量传感器测量原理及工作原理与磁梯度传感器类似,区别在于需要不少于4只传感器,通过组阵列的方式搭建,阵列的搭建结构包括十字铝合金框架或长方体立体框架两种方式。


应用领域:

地球物理勘查、掩埋物探测、城市地下管道定位等。


技术参数:



项目

指标名称

参数

磁场性能指标

轴数

1/3(单磁传感器)

两磁传感器间基线距离

500mm/750mm/1000mm(可定制)

单磁传感器测量范围

-100μT~100μT(默认,可定制)

最大梯度

200μT(与传感器适配)

AD采样

24位

噪声

优于20pTrms/√Hz@1Hz

显示分辨率

0.1nT

电气参数

供电电压(可选其一)

5V/12V/24V

功耗

功耗需按集成数目核算

通信接口(可选其一)

RS485/CAN总线

使用环境

防护等级

IP68

工作温度

-20℃~60℃

备注:磁梯度指标和磁张量指标类似

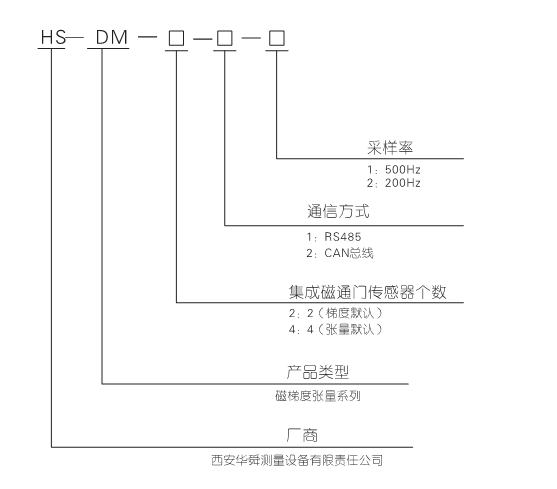

选型表
