产品概述
产品概述
HSF-100正交标准系列是一款三轴磁轴正交度≤±0.2°的系列化磁通门传感器，正交度指标测试严格按照标准执行，测试结果真实可靠、用户可直接带入处理软件对磁场数据进行算法修正，非常适合基于运动平台的三分量磁场测量，台站用磁通门传感器可定制。
产品特点
宽频带、低噪声、高灵敏度、线性度好、功耗低以及可靠的正交度指标
应用领域
地磁测量、环境磁场测量
性能参数

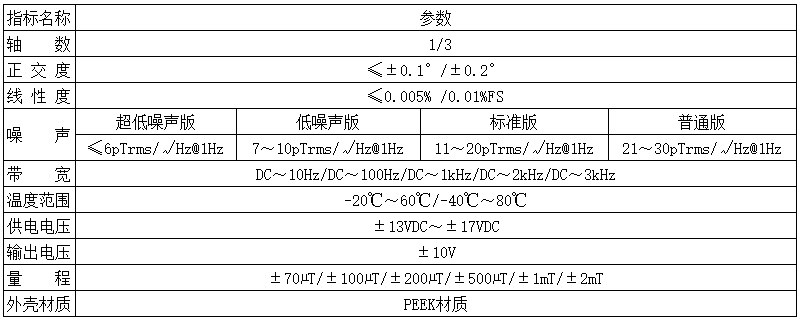

指标名称 | 参数 | |||
轴 数 | 1/3 | |||
正 交 度 | ≤±0.2° | |||
线 性 度 | ≤0.01%FS | |||
噪 声 | 低噪声版 | 标准版 | 普通版 | |
≤6pTrms/Hz1/2@1Hz | ≤10pTrms/Hz1/2@1Hz | ≤20pTrms/Hz1/2@1Hz | ||
带 宽 | DC~100Hz | DC~1KHz | DC~3KHz | |
温度范围 | -20℃~60℃ | -40℃~80℃ | ||
备 注 | 此为量程±100uT以内的噪声，随着传感器量程的增大，噪声也会有适当的增加 | |||
量程/uT、输出电压/V、灵敏度mV/uT
量 程 | ±70µT | ±100µT | ±250µT | ±500µT | ±1mT | ±2mT |
±10V输出 | 142.86mV/µT | 100mV/µT | 40mV/µT | 20mV/µT | 10mV/µT | 5mV/µT |
±4.5V输出 | 64.28mV/µT | 45mV/µT | 18mV/µT | 9mV/µT | 4.5mV/µT | 2.25mV/µT |
±2.5V输出 | 35.71mV/µT | 25mV/µT | 10mV/µT | 5mV/µT | 2.5mV/µT | 1.25mV/µT |
电气参数
供 电 电 压 | 工 作 电 流 | 输 出 电 压 |
±12V～±15VDC | 35mA | ±10V |
±3.6V～±5VDC | 10mA | ±2.5V |
±5V～±6VDC | 28mA | ±4.5V |
产品封装形式
标准封装：30*30*120mm，7芯防水接头（防护等级IP68），重量约220g，外接线长度默认为0.5米
无磁接口封装：30*33*126mm，进口9针无磁接插件，重量约190g
注：表中频域噪声特指灵敏度≥100mV/μT的磁通门磁传感器。
