产品名称: HSF-500海洋系列
产品型号: HSF-500海洋系列
产品简介: 海洋系列三轴磁通门传感器是西安华舜公司根据水下磁测需求开发的耐压、耐海水腐蚀系列化磁通门传感器,该系列产品在保证传感器优良性能的基础上采用无磁耐压壳体封装形式,接插件选用行业标准水密接插件。根据工作水深分为:300米级、3000米级以及7000米级,其中3000米级和7000米级产品外壳为钛合金材质,随缆型和系缆型磁通门传感器可定制。

产品概述

品概述

海洋系列三轴磁通门传感器是西安华舜公司根据水下磁测需求开发的耐压、耐海水腐蚀系列化磁通门传感器,该系列产品在保证传感器优良性能的基础上采用无磁耐压壳体封装形式,接插件选用行业标准水密接插件。根据工作水深分为:300米级、3000米级以及7000米级,其中3000米级和7000米级产品外壳为钛合金材质,随缆型和系缆型磁通门传感器可定制。


产品特点

低噪声、高灵敏度、线性度好、功耗低、耐压、耐海水腐蚀


应用领域

水下磁测、水下目标探测、水下磁探测

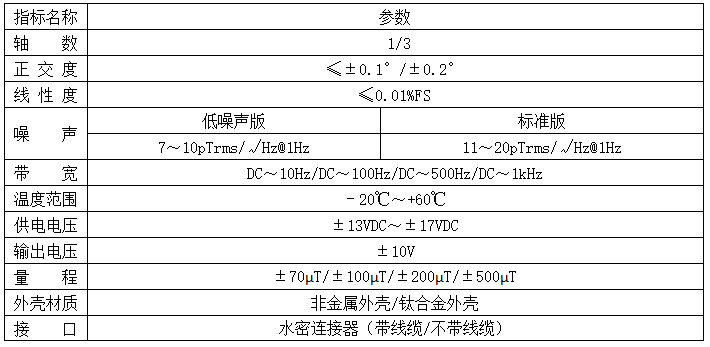

性能参数


指标名称

参      数

轴    数

1/3

正 交 度

≤±0.2°

线 性 度

≤0.01%FS

 噪    声

低噪声版

标准版

普通版

≤6pTrms/Hz1/2@1Hz

≤10pTrms/Hz1/2@1Hz

≤20pTrms/Hz1/2@1Hz

带    宽

DC~100Hz

DC~1KHz

DC~3KHz

温度范围

-20℃~60℃

-40℃~80℃

备    注

此为量程±100uT以内的噪声,随着传感器量程的增大,噪声也会有适当的增加


量程/uT、输出电压/V、灵敏度mV/uT


量程

70µT

100µT

250µT

500µT

1000µT

±10V输出

142.86mV/µT

100mV/µT

40mV/µT

20mV/µT

10mV/µT

±2.5V输出

35.71mV/µT

25mV/µT

10mV/µT

5mV/µT

2.5mV/µT


电气参数


供 电 电 压

工 作 电 流

输 出 电 压

±12V~±15VDC

35mA

±10V

±3.6V~±5VDC

10mA

±2.5V

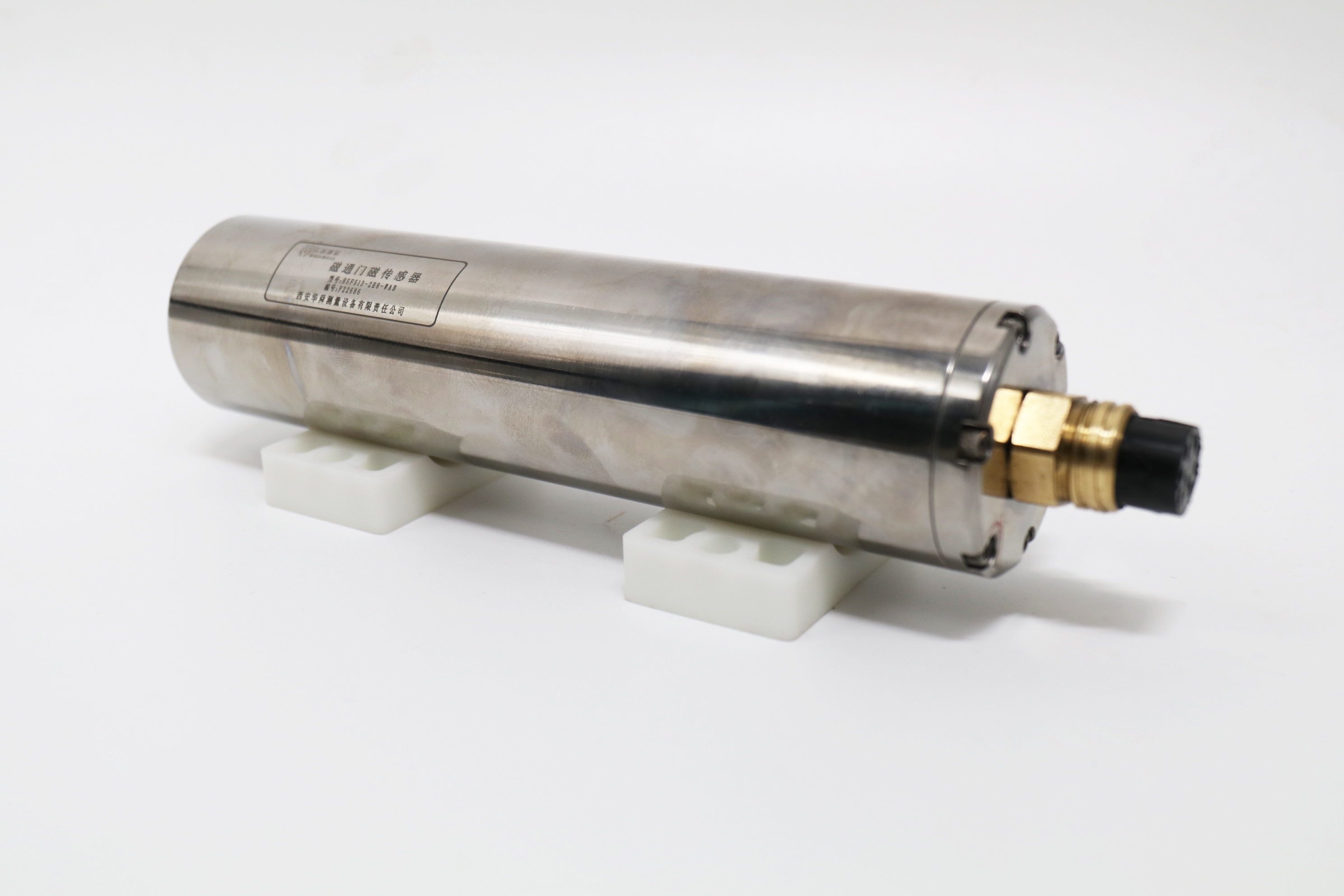

产品封装形式


标准封装:30*30*120mm,工作水深300m,水密接头
