华舜高精度磁通门传感器成功完成高水平物探飞行!
时间:2021-12-09 来源:admin 点击:2300
时间: 2021-12-09 来源:admin 点击:2300
西安华舜研制的高性能无人机版磁通门磁传感器(HSF113),在中色地质无人机航磁测量系统中获得应用,并于近日于山西某测区完成测试,效果显著,整体测量结果媲美光泵航磁系统。

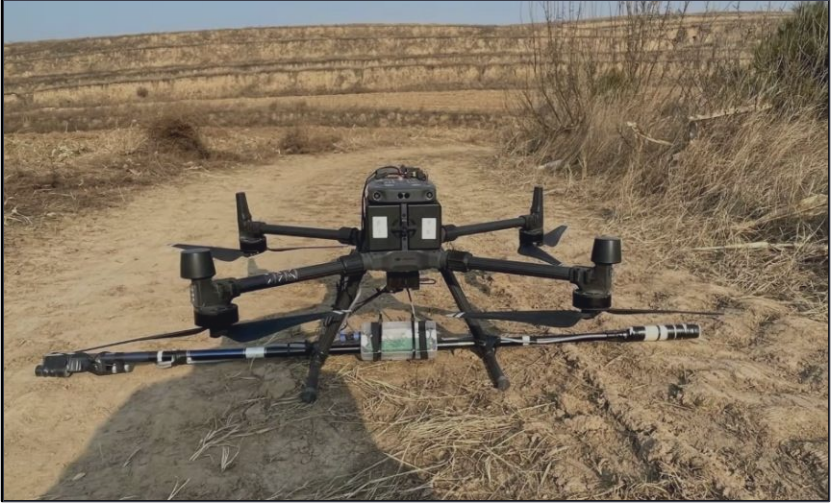

图1磁通门航磁系统实体照片

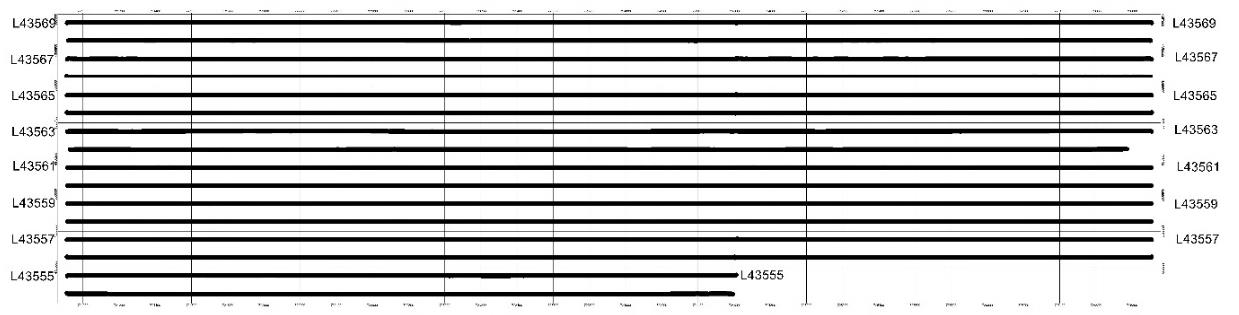

图2实际飞行测线图

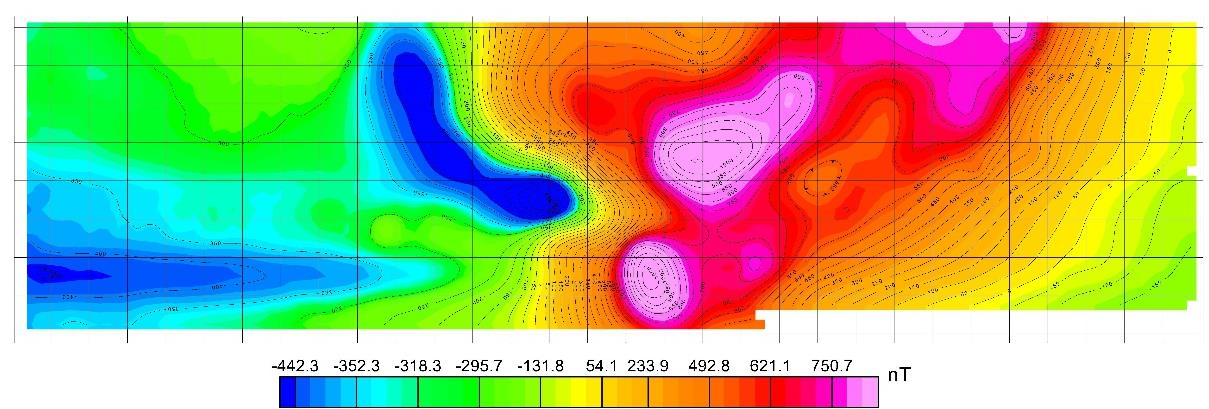

图3磁通门航磁异常平面图

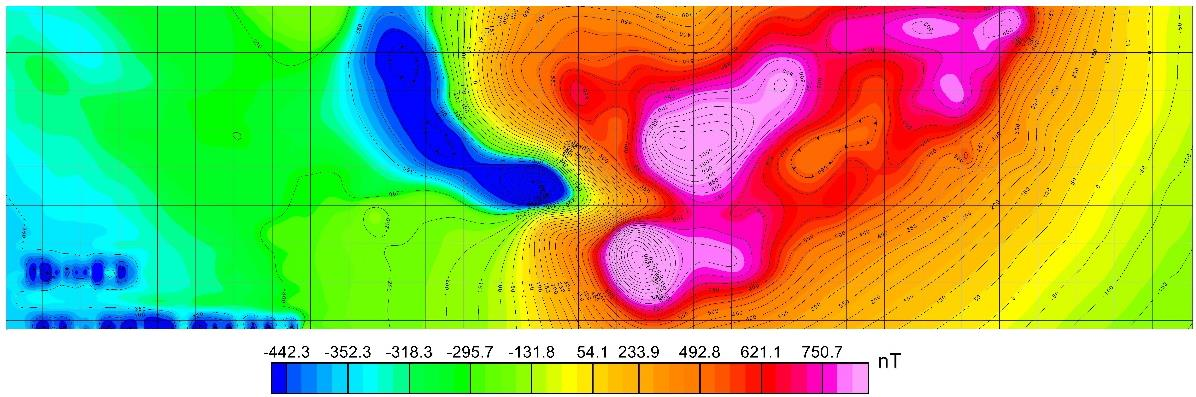

图4光泵航磁异常平面图

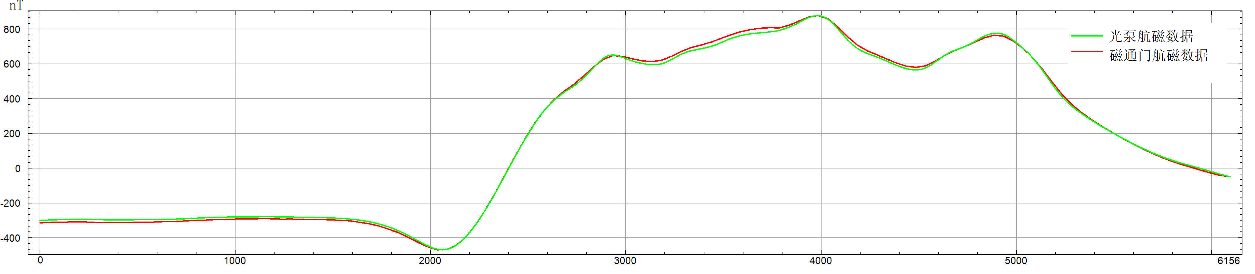

图5两种航磁对比曲线图
图3是磁通门航磁异常平面图,图 4 为以往光泵航磁异常平面图,图5是同一条测线下磁通门航磁系统和光泵航磁系统的磁场对比图,分析比较两类不同探头的航磁异常,结论如下:
1、主体异常
本次的磁通门航磁成果和以往光泵航磁成果除西南角外,主体异常的位置、范围、幅值等几乎是一致的。西南角异常差异的原因是存在高压线干扰,铷光泵最大磁梯度容差为 1000nT/cm,高压线异常超出梯度极限导致失锁,无磁测数据,后续插值补缺,而磁通门航磁无此问题,高压线干扰完整,也证明了磁通门航磁系统的准确性和优势。
2、异常细节
两次航磁异常细节上大致相同,局部因飞行高度、偏航等有所偏差。
通过自主研发的国产化磁通门航磁系统与光泵航磁系统的成果比对,异常范围吻合,局部异常细节也大致相同,反映了磁通门航磁勘查系统的准确性。与光泵航磁相比具有一定的优势:
①无死区,可在低纬度地区使用;
②无梯度容差限制,可在梯度变化大区域使用;
③磁通门探头价格便宜,仅为光泵探头的 1/3-1/5;
④性能稳定、不易损坏、维修简单;
⑤高精度三分量磁通门传感器为国产自主研发,避免进口产品售后服务不及时;
⑥磁场三分量测量,可以实现三分量航磁测量。采用重复线检查的方法,计算的总精度为 3.7nT,满足地面 1:10000 的工作精度。
